UHE Pereira Passos

Modernização do SDCD da UHE Pereira Passos

A Altus foi contratada para o retrofit do Sistema Digital de Supervisão e Controle da da UHE Pereira Passos

Desenvolvimento do novo Sistema Digital de Supervisão e Controle

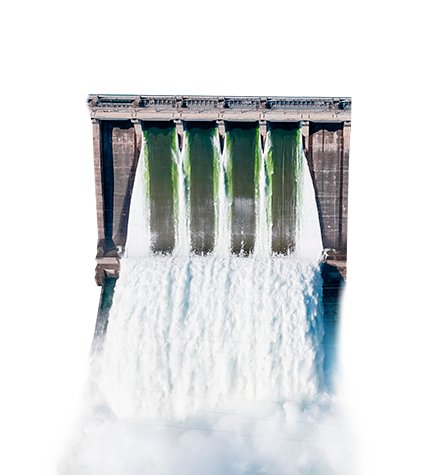

Inaugurada em 1962, a Usina Hidrelétrica Pereira Passos fica no Complexo Hidrelétrico de Lajes, município de Piraí/RJ. Compostas por duas unidades geradoras e uma queda de 37,5 m, a unidade possui uma potência instalada de 100 MW.

Em 2018, a Light Energia iniciou o processo de modernização do Sistema Digital de Supervisão e Controle da usina utilizando a tecnologia dos produtos da Série HX. O projeto incluiu lógicas de aquisição e controle e um novo sistema supervisório, além de disponibilizar o controle e supervisão ao COG Light no Rio de Janeiro/RJ.

Baixe nosso portfólio de produtos

Supervisão e Comando à Distância

Redução de espaço e fiação, com ganhos de confiabilidade, custo e capacidade de pontos de supervisão e comando

Produtividade Extrema

Aumento da produtividade de operação de todo sistema, reduzindo custos e melhorando o nível de resposta

Confiabilidade e Robustez

Sistema de comunicação com diagnósticos mais precisos. Sistema de supervisão aberto e de fácil manutenção

Alta Disponibilidade

Redução do tempo de parada através da detecção rápida sobre as origens das falhas do sistema

Solução de Supervisão e Controle de Processos

A arquitetura típica de uma UAC nas Unidades Geradoras 01 e 02 é composta por 01 bastidor principal HX9003 de 18 posições que contém 02 fontes redundantes de 125Vcc HX8320, 02 processadores redundantes HX3040 – que comunicam com os supervisórios local e remoto através do protocolo IEC 104 – 11 cartões de entrada digital 125Vcc HX1120 com 32 entradas digitais cada e 02 cartões de saída digital 125Vcc HX2320, com 16 saídas cada.

O segundo bastidor, modelo HX9001 de 09 posições, possui 02 fontes HX8320, que fazem a conexão com os outros bastidores via 02 cabos ethernet, possui 02 cartões analógicos HX6000, que podem ser configurados com entrada a corrente ou tensão com 16 entradas cada, 03 módulos de entrada RTD HX6020, com 08 entradas cada.

Cada CPU HX3040 conectará com a porta Ethernet nos switches da rede instalados no Painel UCPS. Estas CPUs receberão sincronismo SNTP através do GPS REASON fornecido pela LIGHT. As CPUs também recebem sinal MODBUS-RTU do Multimedidor de Grandezas Elétricas PQM II, da GE, através do derivador serial AL-2600. O Relé de Proteção Principal da UG da GE fará a comunicação com a UAC via protocolo DNP3, sendo que os relés serão conectados aos switches instalados no Painel UCPS.

Redes de Comunicação

As Unidades de Automação de Campo (UACs) contam com duas CPUs redundantes, cada uma conectada aos dois switches de acesso em topologia de estrela dupla, o que garante roteamento automático em caso de falha, segregação do tráfego crítico de controle do de monitoramento, aplicação de políticas independentes de VLAN e segurança, além de facilitar diagnósticos via SNMP e a adição de novas unidades sem interromper a operação.

Escopo do sistema fornecido pela Altus

- Troca dos CLPs das UAC s UG1, UG2, SE e SA pelas UTRs da Série HX, instaladas em placa de montagem. Todas as lógicas atualmente existentes foram portadas para o novo controlador - Fornecimento de switches para montagem da rede em estrela
- Fornecimento de relé de sincronismo para as duas linhas existentes na subestação
- Fornecimento de servidor padrão rack 19”

Escopo dos serviços fornecidos na solução

- Fornecimento dos projetos Executivo e de Software
- Integração com a UAC da tomada d’água existente que fornecida pela própria Altus, através de conexão fibra óptica multimodo, com ao menos um par reserva, sendo integrada pelo protocolo DNP3
- Testes de Aceitação (Fábrica) e Comissionamento (Campo) do sistema fornecido
- Treinamentos de Manutenção e Operação do Sistema
- Documentação compreendendo a atualização da documentação da Usina, que foram alteradas devido a implantação do novo sistema
