Em um cenário onde os ambientes industriais estão cada vez mais conectados, a escolha da topologia de rede certa pode determinar o sucesso ou o fracasso de suas operações. Neste artigo, vamos mostrar como as diferentes topologias impactam diretamente o desempenho, a segurança e a escalabilidade da sua infraestrutura de comunicação.
Descubra como tomar decisões informadas sobre a estrutura de sua rede pode ser o diferencial para manter sua empresa competitiva e preparada para o futuro.
O que é topologia de rede?
Topologia de rede é a estrutura física pela qual diferentes dispositivos e sistemas se comunicam entre si. As organizações utilizam topologias de rede para definir como os equipamentos utilizados para operação do negócio irão se conectar.
A estrutura de uma rede pode impactar diretamente em seu funcionamento. Por isso, as empresas devem selecionar a topologia mais adequada para sua rede, a fim de melhorar o desempenho e aumentar a eficiência no gerenciamento de dados. A escolha certa da topologia também otimiza a alocação de recursos e minimiza os custos operacionais.
Entenda por que as redes de comunicação são importantes e como a escolha da topologia ideal impacta o seu negócio.
Por que a topologia de rede é importante?
Compreender os diferentes tipos de topologias de rede é essencial para projetar e manter uma infraestrutura de comunicação eficiente, confiável e segura. Cada topologia influencia diversos aspectos do desempenho e da gestão da rede. Veja por que a escolha da topologia de rede ideal é tão relevante para a performance da sua aplicação:
Desempenho
A escolha da topologia afeta diretamente o fluxo de dados em uma rede. Uma topologia bem projetada garante a transmissão eficiente dos dados, reduzindo as chances de congestionamento e minimizando a latência. Isso é crítico em cenários onde a transmissão de dados em tempo real é necessária, como em sistemas de automação industrial, serviços financeiros ou de saúde. O desempenho otimizado possibilita uma comunicação ágil entre dispositivos, melhorando a produtividade geral de uma aplicação.
Escalabilidade
Uma rede escalável é aquela que pode crescer à medida que as necessidades da organização evoluem. A topologia correta permite uma expansão fácil, acomodando dispositivos adicionais sem causar interrupções na configuração existente. Essa flexibilidade é importante em setores de rápido crescimento, onde novos dispositivos e usuários são regularmente adicionados à rede. Topologias de rede escaláveis, como estrela ou malha, são projetadas para lidar com o crescimento de maneira eficiente, garantindo adaptabilidade a longo prazo.
Confiabilidade
A confiabilidade é fundamental para minimizar o tempo de inatividade e manter a operação contínua da rede. Certas topologias, como malha ou híbrida, oferecem redundância embarcada, criando caminhos alternativos para os dados trafegarem caso um link ou dispositivo falhe. Essa redundância é especialmente importante para aplicações críticas que não podem para, como sistemas de geração de energia e plataformas de óleo e gás. Uma topologia de rede confiável garante alta disponibilidade, reduzindo o risco de falhas.
Manutenção
A manutenção e a resolução de problemas na rede são simplificadas quando a topologia é estruturada de forma lógica. Topologias claras, como arquiteturas em estrela ou barramento, facilitam a identificação e o isolamento de problemas, reduzindo o tempo e o esforço necessários para reparo. Além disso, atualizações ou expansões regulares da rede podem ser realizadas com mínima interrupção quando a topologia é bem organizada, reduzindo o tempo de inatividade operacional durante as janelas de manutenção.
Custo
O custo de aplicação e manutenção de uma rede é influenciado pela topologia escolhida. Topologias como a estrela requerem mais cabeamento e hardware, o que pode aumentar os custos iniciais, enquanto as topologias em barramento ou anel podem ser mais econômicas, mas possuem limitações em termos de escalabilidade e confiabilidade.
Equilibrar as necessidades de desempenho com as restrições orçamentárias é essencial, e compreender a topologia ajuda a tomar decisões mais eficientes em termos de custo. A escolha da topologia pode influenciar significativamente a quantidade de cabeamento, switches e outros componentes de hardware necessários, impactando tanto o investimento inicial quanto os custos operacionais a longo prazo.
Segurança
A topologia de rede desempenha um papel importante no fortalecimento da segurança para a comunicação de uma organização. Ao segmentar a rede em diferentes seções, os administradores podem limitar a disseminação de possíveis violações. Por exemplo, em uma topologia híbrida, dados sensíveis podem ser isolados em segmentos seguros da rede, dificultando o acesso de usuários não autorizados a sistemas críticos.
Além disso, protocolos de segurança podem ser implementados de forma mais eficaz em várias partes da rede, garantindo uma defesa robusta contra ataques cibernéticos.
Os 5 tipos mais utilizadas de topologia de rede

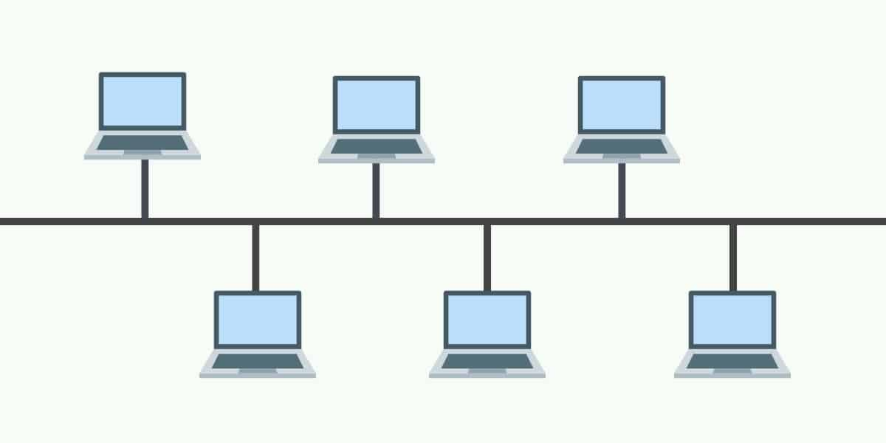

Rede em barramento (Bus)
Neste tipo de topologia, cada dispositivo é interligado em série (conectado um após o outro) ao longo de uma espinha dorsal, similar a luzes de Natal. A informação enviada de um equipamento percorre essa estrutura até chegar ao destino. Em uma rede em barramento, cada extremidade deve ser terminada com um terminal para evitar que o sinal enviado por um dispositivo atravesse toda a rede e retorne quando atingir o final do cabo.

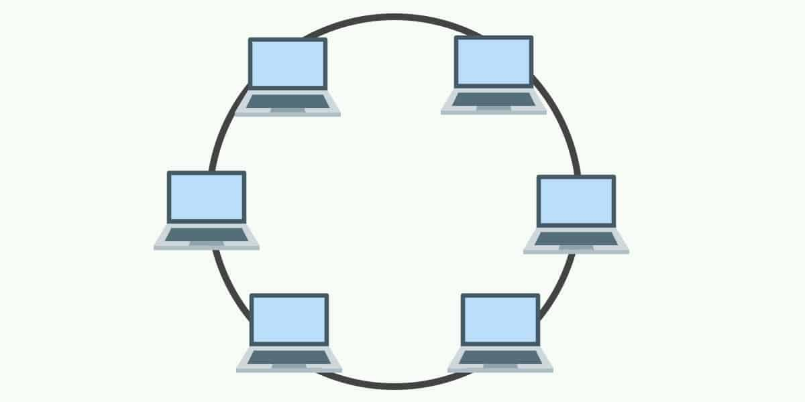

Rede em anel
Assim como na rede em barramento, os dispositivos são interligados em série. A diferença é que o final da rede retorna ao primeiro equipamento, criando um circuito completo. Em uma rede em anel, cada dispositivo tem sua vez para enviar e receber informações por meio do uso de um “token”.
Neste tipo de topologia, o token é enviado juntamente com os pacotes de dados do primeiro equipamento para o segundo, que extrai os dados destinados a ele e adiciona quaisquer dados que desejar enviar. O segundo dispositivo, então, passa o token e os dados para o terceiro integrante da rede, e assim por diante, até que volte ao primeiro.

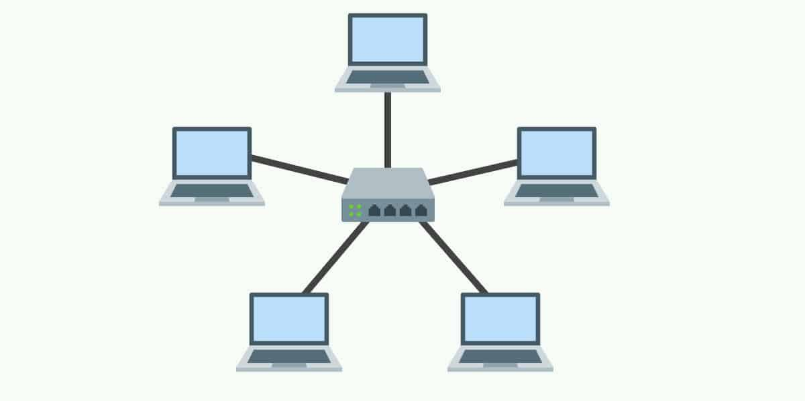

Rede em estrela
Em uma rede em estrela, cada dispositivo está conectado a um switch central, responsável por gerenciar o tráfego de rede. Neste tipo de topologia, cada dispositivo tem uma conexão dedicada ao switch, o que ajuda a evitar colisões de dados e melhora a performance da rede
Quando um dispositivo deseja enviar dados para outro, ele envia o pacote de dados ao switch, que, por sua vez, examina o destino do pacote e o encaminha diretamente ao dispositivo correto, evitando que o tráfego chegue a todos os dispositivos da rede.

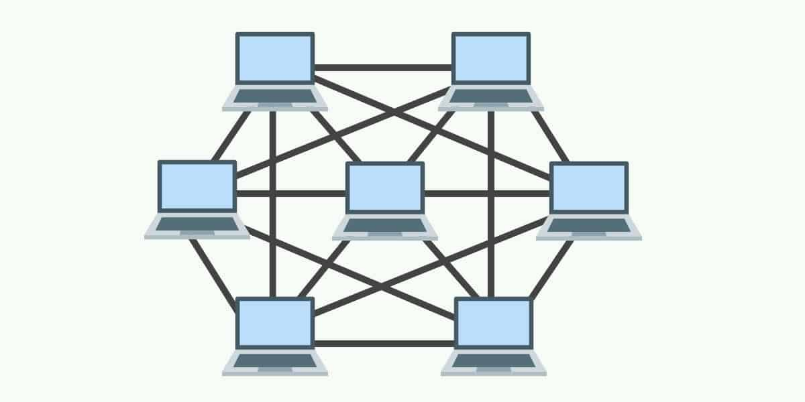

Rede em malha (Mesh)
A topologia em malha, popularmente conhecida como Mesh, é uma configuração de rede onde os dispositivos são interconectados de maneira descentralizada. Em vez de depender de um switch central, cada dispositivo se conecta diretamente a múltiplos outros dispositivos, formando uma estrutura semelhante a uma malha. Isso permite múltiplos caminhos entre dispositivos, aumentando a redundância e a tolerância a falhas.
Rede híbrida
Provavelmente a topologia de rede mais utilizada em ambientes industriais hoje em dia, a topologia híbrida combina elementos das topologias estrela e barramento para criar um ambiente de rede versátil. Os dispositivos em áreas específicas estão conectados a switches (criando estrelas), enquanto os switches são interligados ao longo da espinha dorsal da rede (como em uma rede em barramento). Muitas vezes, redes em estrela são interligadas dentro de outras redes que também utilizam a topologia estrela.
Como escolher a melhor topologia de rede para sua aplicação
Quando se trata de topologia de rede, não existe uma solução única que sirva para todos. Uma topologia ideal para uma aplicação pode ser ineficaz para outra. Para lhe ajudar a escolher o tipo de rede mais adequado às suas necessidades, listamos uma série de boas práticas que irão lhe ajudar a tomar a decisão correta para o seu negócio:
Compreenda seus requisitos de rede
É essencial considerar o objetivo final de sua rede antes de escolher uma topologia. Diferentes aplicações de rede exigem diferentes tipos de hardware, e escolher o hardware correto desde o início ajuda a evitar muitos problemas operacionais no futuro. Considere as aplicações que você executará, a distância de transmissão de dados e o desempenho esperado.
Defina o orçamento de forma equilibrada
Switches, cabos e outros hardwares não são os únicos custos a serem considerados na hora de escolher sua topologia de rede. Reserve também um orçamento para instalação e, se necessário, para um consultor que possa ajudar a escolher a topologia mais adequada, bem como supervisionar sua implementação.
Não comprometa a confiabilidade
Nem todas as topologias são igualmente confiáveis em termos de comunicação para diferentes negócios. Topologias como malha e híbrida oferecem maior confiabilidade, enquanto topologias como barramento e anel podem ser mais suscetíveis a falhas. Se sua aplicação demanda uma operação constante e ininterrupta, a confiabilidade é um tópico de extrema importância no momento de escolher a topologia de rede.
Considere a escalabilidade
Lembre-se de que a rede deve ser projetada não apenas para atender às necessidades atuais, mas também para suportar o crescimento futuro. Topologias como a estrela permitem adições e remoções de dispositivos sem interrupções. Já redes do tipo barramento são mais difíceis de expandir, uma vez que todos os dispositivos estão conectados a um único backbone central. Isso faz com que a adição de novos dispositivos possa sobrecarregar o barramento, afetando o desempenho de toda a rede.
Garanta uma implementação eficaz
Por fim, avalie a facilidade de implementação da topologia escolhida. Dependendo da complexidade, pode ser recomendável contratar um fornecedor experiente para garantir uma instalação correta e evitar problemas de configuração. Para desafios como esse, conte sempre com os especialistas da Altus!
Garanta a conectividade da sua rede com os Switches da Série Connect
A Série Connect de switches industriais conta com diversos modelos de equipamentos que podem ser utilizados em várias aplicações dos diferentes segmentos da indústria. Com recursos avançados de gerenciamento, os switches da Série garantem alta disponibilidade e velocidade de comunicação para sua rede. Por possuírem um design robusto e com grau de proteção IP30, os equipamentos da Altus podem ser utilizados em ambientes hostis, como subestações de energia elétrica, painéis embarcados em navios, linhas de beneficiamento de grãos, entre muitas outras aplicações.
