Série AD

Soluções compactas para o controle de motores CA

A série de inversores AD combina um design compacto com controle vetorial. Desenvolvida para oferecer um controle de velocidade simples e preciso para motores elétricos, a série como um todo se destaca pela qualidade, robustez e alto desempenho, ideais para otimizar a eficiência de suas máquinas e processos.

Alta tecnologia em inversores compactos

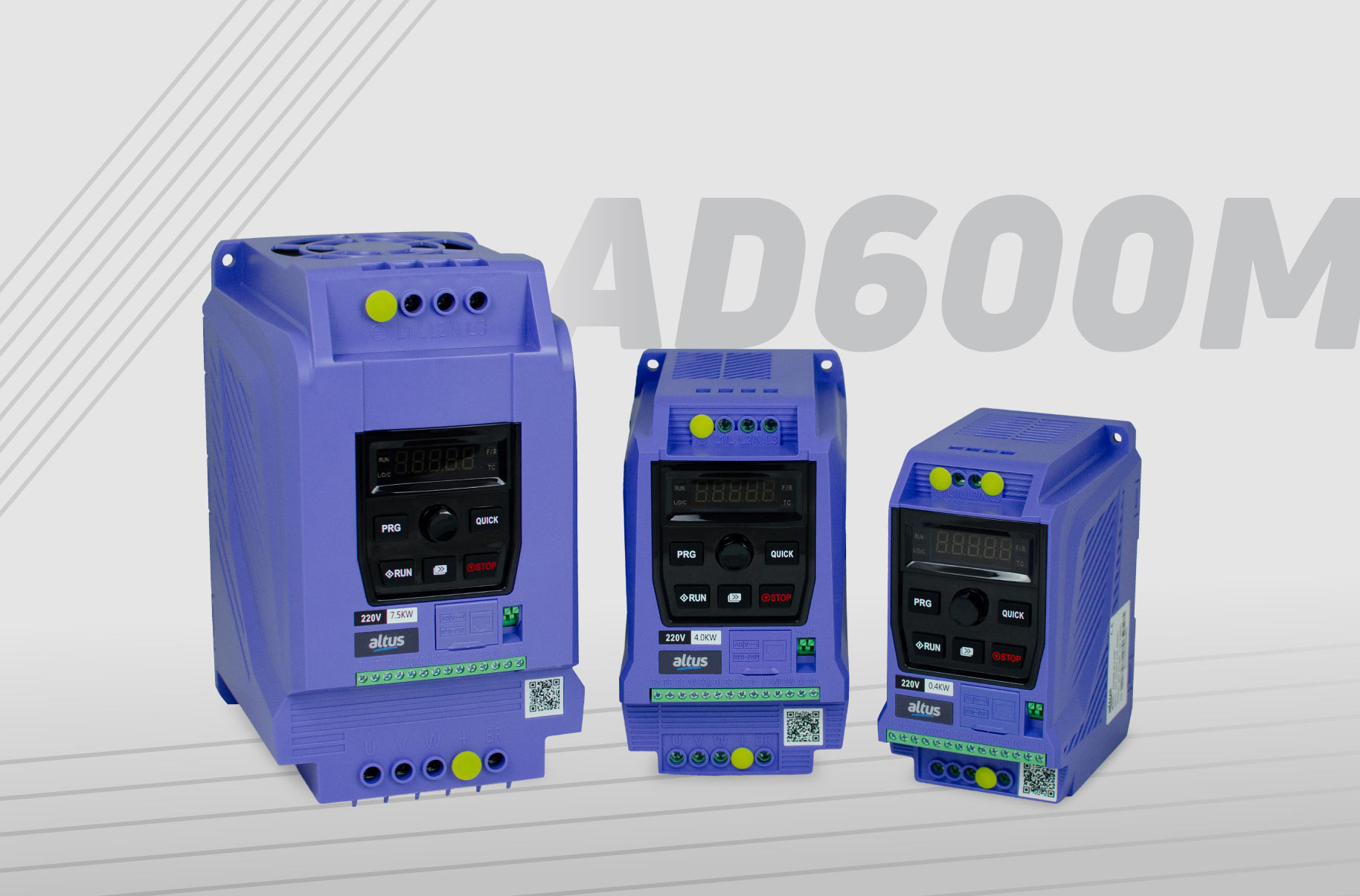

A série incorpora a tecnologia de controle vetorial que garante um acionamento dinâmico e preciso, sendo essencial para manter a qualidade e a confiabilidade de qualquer processo industrial. A capacidade de controle vetorial em malha fechada ou aberta permite um desempenho superior, como um torque de partida de 180% a apenas 0.5Hz, e um tempo de resposta de torque de menos de 40ms em malha aberta. Com uma vasta gama de potências, de 0.4 a 15kW, e opções de tensão de 220 Vac (monofásico/trifásico) e 380 Vac (trifásico), o modelo AD600M oferece uma solução flexível para a padronização das soluções de automação, garantindo confiabilidade e performance.
Integração simplificada

Integração simplificada

Interface Modbus RS485 integrada que permite o controle, diagnóstico e alteração de parâmetros via rede. Display LED em português para visualização simultânea de até duas grandezas.

Maior eficiência

Maior eficiência

Mais eficiência energética, menos perdas e redução de custos nas operações.

Controle dinâmico

Controle dinâmico

A série oferece total flexibilidade com 4 entradas digitais multifunção isoladas (acionamento 9-30Vdc) e 1 entrada/saída analógica (selecionável 0~10V ou 4-20mA)

Proteção e robustez

Proteção e robustez

Registro das últimas 30 falhas e uma extensa lista de detecções, incluindo sobrecorrente, sobretensão, falta de fase (entrada/saída) e superaquecimento.

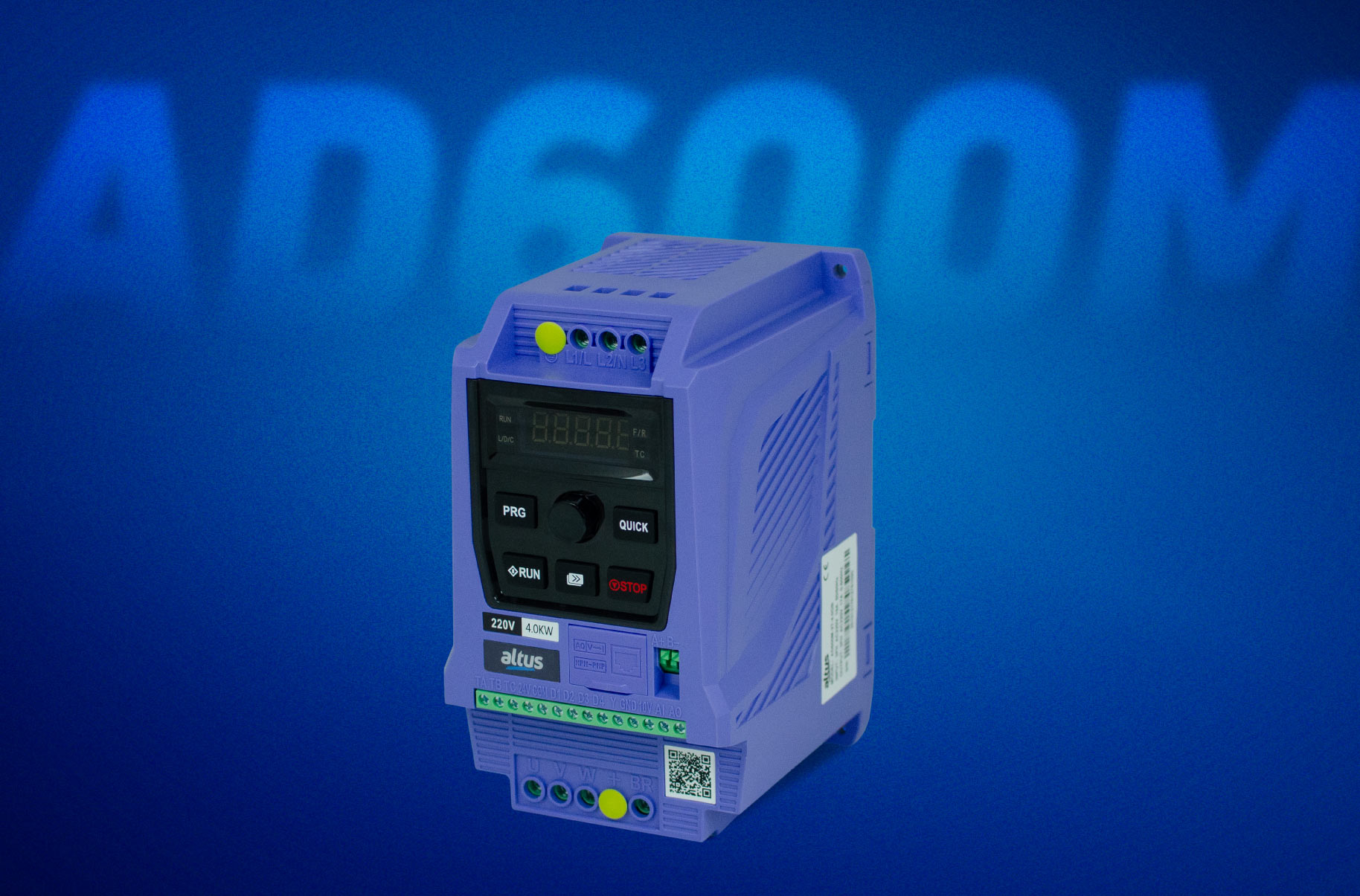

Controle vetorial de alta performance

Controle vetorial de alta performance

A principal característica da do modeloAD600M é o seu avançado Controle Vetorial de Malha Aberta (SVC), que garante um controle de velocidade simples, preciso e altamente eficiente para motores elétricos, o que proporciona: Alto torque de partida de até 180% do torque nominal a 0,5 Hz para máquinas tipo G; Tempo de resposta de ≤ 40 ms; Suporta 150% da corrente nominal por 60 segundos ou 180% por 5 segundos (máquinas tipo G); Permite alternar entre controle vetorial de malha aberta (SVC) e controle V/F.

Design compacto e prático para otimização de espaço

Design compacto e prático para otimização de espaço

O design compacto e a opção de montagem lado a lado e em trilho garantem uma economia significativa de espaço dentro do seu painel. O AD600M foi projetado para facilitar a instalação e otimizar a densidade de componentes em painéis de automação, um diferencial para modernização de projetos.

Funções avançadas e display opcional

Funções avançadas e display opcional

O AD600M inclui um controlador PID integrado para aplicações de feedback como controle de pressão e fluxo. Possui um visor LED padrão que exibe até 2 grandezas simultaneamente em português. Opcionalmente, você pode utilizar o Display Keyboard Externo nas versões LED ou LCD, que além de permitir a configuração local, facilita a cópia rápida de parâmetros entre inversores.

Downloads

Documentos Gerais
Características Técnicas
AD600M (Inversor de Frequência)
