Controle total sobre o processo, exponencial aumento de produtividade e excelente relação custo-benefício. Estes são alguns dos benefícios que fabricantes de todo o mundo agregam ao seu negócio ao utilizar os CLPs Nexto Xpress em suas máquinas.
The Tronics do Brasil, tradicional fabricante de máquinas com mais de 40 anos no mercado sul-americano, é uma dessas empresas. A companhia buscava uma solução de controle para sua nova linha de rotuladoras sleeve dupla e encontrou nos produtos Altus a tecnologia necessária para garantir alta velocidade and precisão de sincronismo na ação de cada etapa do processo produtivo.
Hoje, vamos falar sobre como a tecnologia dos CLPs, em conjunto com nossos servo drivers e a expertise do time de OEM da Altus, ajudou a empresa a alcançar um importante ganho de produtividade e uma significativa redução no desperdício de matéria prima da máquina.
Altus technology that boosts production
Compacto, de alto desempenho e com um excelente custo-benefício, o controlador XP325, modelo da família Nexto Xpress de CLPs IoT Ready, foi o produto escolhido para ser a unidade central do sistema de controle e movimentação da máquina. Por contar com diversas interfaces de comunicação e suporte a uma ampla gama de protocolos, como MODBUS TCP Cliente/Servidor, OPC DA, OPC UA e MQTT, o controlador tem capacidade de interagir com os mais variados dispositivos inteligentes do mercado e atender às diversificadas landscape of Industry 4.0.
Read more: Protocolos de Comunicação: conheça os principais padrões utilizados na indústria
The XP325 model also stands out for having a real-time clock (RTC), a high density of multi-purpose digital and analog I/O points (voltage, current and temperature) and LEDs for status indication and diagnostics.

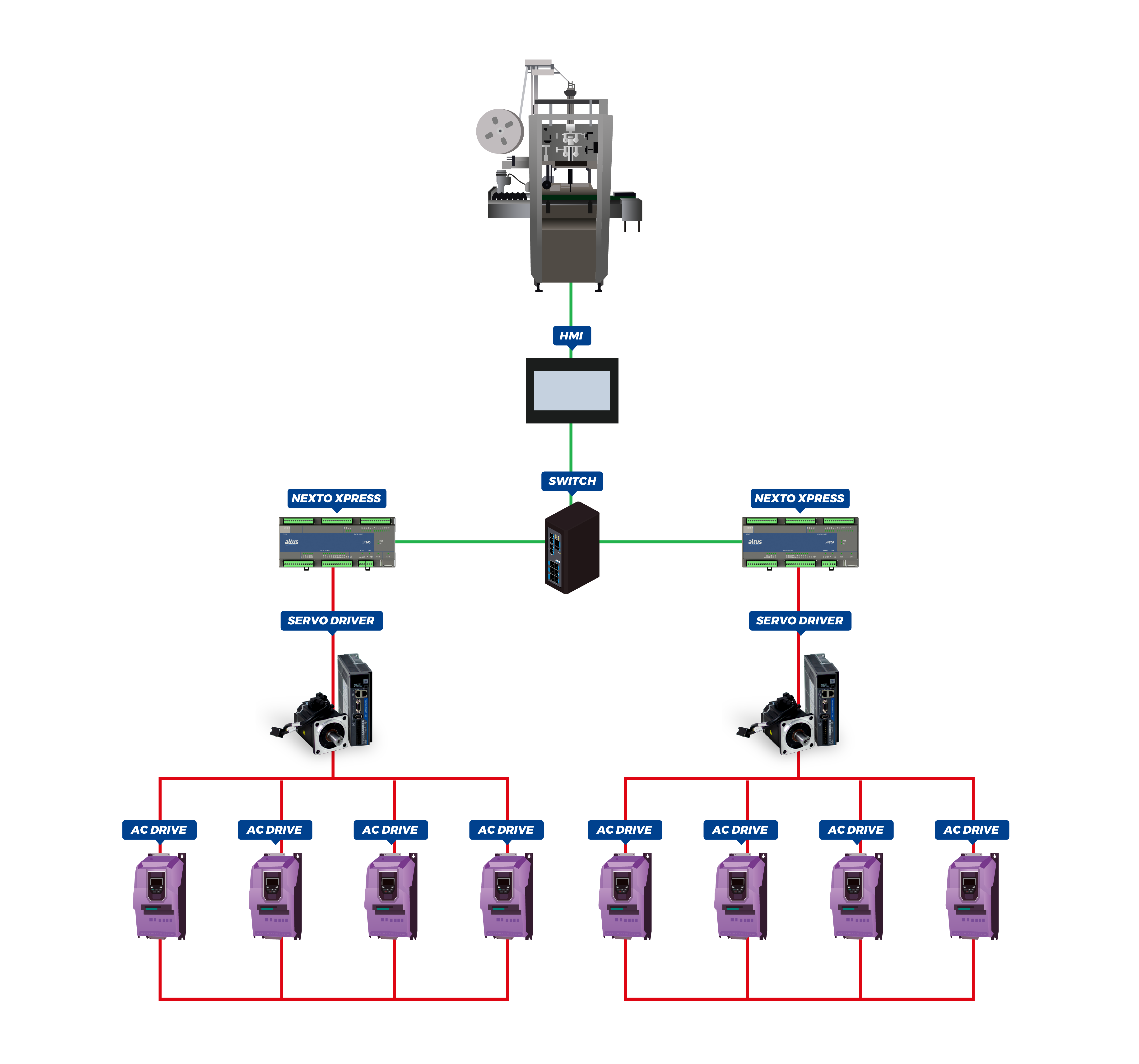

A aplicação utiliza duas unidades do CLP, um para cada cabeçote de rotulação, aumentando o nível de controle e a rapidez de varredura do processo. Os controladores atuam em conjunto com um par de servo driver e motores cada, arquitetura que entrega um controle de movimento excepcional à máquina, permitindo que ela opere com alta velocidade e uma taxa de erro de aplicação incrivelmente baixa.
Available in output power ranges from 100W, Altus' servo drive solution operates with high performance, enabling speed, torque and position control. The series' products feature automatic motor detection and adaptation, advanced tuning filters and high speed motion profile calculation.
The pair of XP325 PLCs is also responsible for controlling the movement of the conveyors, communicating with sensors and interacting with the P2070NA HMI, from the P2 Series, used for inserting recipes and supervising the machine.
See also: Why use servo drivers and motors in Motion Control applications
Precise control system result
The developed application resulted in an important productivity gain for the machine , which achieved a significant increase in production capacity. At the same time, the precision provided by servo drivers contributed to reducing raw material waste with poorly applied labels.
Another distinguishing feature of the project was the dedicated service provided by Altus’ technical teams. Paulo Aranha, Director of Tronics do Brasil, declared that Altus has “support that we don’t see elsewhere”. “The fact of being able to count on Altus’ support is fundamental for us”, he concluded.
High speed PLC for machine control
The Nexto Xpress, compact PLC with integrated I/O from the Nexto Series, is our main product for the segment. Created to meet the demands of the machinery market, the controller is perfect for applications that require speed and precision in control. Its 32-bit ARM processor, combined with the real-time clock (RTC) and the high density of multi-purpose digital and analog I/O points (voltage, current and temperature) give the solution high processing capacity, precision and agility in data acquisition.
A conectividade é outro destaque dos CLPs Nexto Xpress. Com interfaces de comunicação Ethernet, Serial RS 485, CAN e USB embarcadas, os CLPs Xpress ainda contam com suporte a uma variada lista de protocolos de comunicação, como MODBUS TCP e RTU, PROFINET, CANopen e J-1939, IEC 60870-5-104, EtherNet/IP, OPC DA, OPC UA e MQTT. Os recursos também permitem ao controlador comunicar diretamente com os serviços de computação na nuvem mais relevantes do mercado, como Microsoft Azure, IBM Cloud, Google One and Amazon AWS.
In addition, the CLP also has new I/O expansion modules S, products that can increase the number of sensors and actuators available on the machine.
Introducing the XP350, Altus' solution for Motion Control
Designed to deliver performance and high connectivity to the most varied industry processes, Nexto Xpress family has different options of multifunctional programmable controllers prepared to connect your business to the IIoT Universe. Now, to further increase its versatility, the line gains a new member developed to meet the demands of packaging machines and material assembly lines. Discover the new XP350, the first PLC Motion Control in the Nexto Xpress line.
Created to add safety and flexibility to machines and processes that require precise movement control, the new member of the Xpress family has the capacity to operate on meshes with up to 4 motion control axes ( X, Y, Z and A). Used in conjunction with the new servo drivers Altus' fast response and high performance, the PLC XP350 makes up a complete motion contol solution for applications where power, efficiency and movement precision are essential.
Para atender esta demanda de alta precisão em máquinas e processos, o novo controlador da Altus, assim como os servos drivers, conta com suporte a EtherCAT Master and CANopen, dois dos principais protocolos de comunicação utilizados no segmento. Além disso, possui suporte a blocos de função PLCopen Motion Control Part 1 para comando de eixo único, sincronização de multi eixos, engrenagem eletrônica (CAME), editor especial para planejar movimentos (CAM), entre outros.
Assista o vídeo abaixo e veja mais detalhes sobre o novo CLP IoT-ready da Altus!
Quer saber mais sobre o novo CLP da solução Nexto Xpress?
Clique aqui para fazer o download da documentação técnica e receber um contato da nossa equipe comercial.
